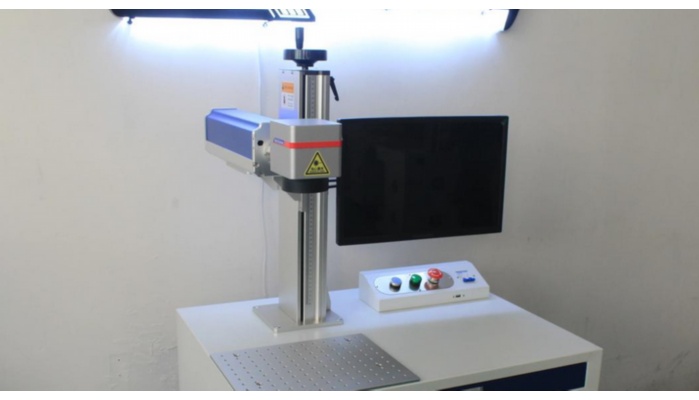

在电子产品日益追求轻薄短小、高密度集成化的今天，柔性电路板（FPC）因其可弯曲、可折叠的独特物理特性，成为了智能手机、可穿戴设备、无人机等高端消费电子产品的关键组件。然而，FPC的“柔性”优势也带来了精密加工中的核心挑战——在打标（如激光打标二维码、序列号、追溯码）过程中，由于材料本身的应力、来料状态、装夹力度或热效应等因素，极易发生不可预测的形变，导致传统机械定位方式精度丧失，出现打标位置偏移、内容不完整甚至打标到有效电路上等严重质量问题。因此，一套高精度、高适应性的视觉定位打标方案是确保FPC生产质量与效率的必然选择。

一、 核心难题分析：FPC软板定位的挑战

1. 形变随机性与非线性：FPC不像硬质PCB那样具有稳定的刚性，其在放置于治具上时，可能产生拉伸、压缩、扭曲或局部翘曲等复杂形变。这种形变并非简单的平移或旋转，而是非线性的，无法通过固定的坐标偏移量进行补偿。

2. 特征点弱化或缺失：为最大化利用空间，FPC板面布局紧凑，可能缺乏标准、高对比度的光学定位靶标。常用的焊盘、过孔等特征也可能因表面覆有?；つぃ–overlay）而对比度降低，增加了视觉系统识别和定位的难度。

3. 表面反光与材质多样性：FPC表面覆盖的聚酰亚胺（PI）薄膜、铜箔、金层等材质具有不同的反光特性，容易形成镜面反射或漫反射，干扰相机成像质量，影响特征提取的稳定性。

二、 解决方案：基于高精度机器视觉的柔性定位技术

本方案的核心是引入一套以高分辨率工业相机、精密光学镜头、专用光源及智能图像处理算法为核心的机器视觉系统，实现对FPC的“实时感知-智能计算-动态补偿”闭环控制。

1. 高精度视觉成像系统：

相机与镜头：选用高分辨率（如500万像素以上）的全局快门工业相机，搭配远心镜头，以消除因FPC平面度不佳导致的透视误差，确保成像无畸变、测量精度高。

专用光源：针对FPC表面特性，采用多角度、可编程的环形光、穹顶光或同轴光。例如，使用漫射圆顶光可以有效消除反光，使表面的字符、线路等特征均匀显现，形成高对比度、无阴影的图像，为精确定位奠定基础。

2. 多重定位与特征匹配策略：

基准点定位：优先寻找FPC设计上的光学定位靶标（Fiducial Mark）。即使靶标因形变而位置变化，视觉系统也能通过模板匹配、轮廓提取等算法快速、准确地锁定其中心坐标。

局部特征定位：若无标准靶标，则采用基于特征的定位方法。系统可学习并记忆FPC上某个或多个独特的局部特征（如一个特定形状的焊盘组合、一个金手指的边角等）作为参考基准。通过先进的图像匹配算法（如PatMax、Geometric Matching），即使图像存在缩放、旋转、部分遮挡或光照变化，也能实现亚像素级别的精准定位。

3. 形变补偿与坐标映射算法：

多点定位与仿射/透视变换：这是解决非线性形变的关键。视觉系统会在FPC上识别多个（通常为3-4个）分布均匀的定位特征点。通过计算这些特征点当前坐标与理论坐标（CAD数据或标准模板坐标）之间的偏差，系统自动构建一个复杂的坐标变换矩阵（如仿射变换或更精确的透视变换）。

实时坐标校正：该变换矩阵将整个打标区域的理论坐标“映射”到FPC当前的实际形变状态上。打标软件根据此映射关系，动态修正每一个打标点的坐标，使激光束能够精准地落在FPC的实际指定位置，从而完美补偿材料形变带来的误差。

三、 系统工作流程

1. 上料与固定：将FPC放置于治具上，治具设计需考虑减少应力集中，允许FPC在一定范围内自由舒展。

2. 图像采集：相机在触发信号下，对FPC的定位区域进行快速拍照。

3. 特征识别与定位计算：视觉软件实时处理图像，识别预设的定位特征，并计算形变补偿参数。

4. 坐标变换与打标指令下发：将补偿后的精确坐标发送给激光打标控制系统。

5. 精准打标：激光器依据新坐标执行打标作业，确保标识内容位置准确无误。

6. 结果验证（可?。嚎稍黾右桓龊蟮朗泳跫觳夤の唬源虮昴谌莸那逦?、位置正确性进行二次验证，形成质量闭环。

四、 方案优势总结

该视觉定位打标方案成功地将FPC的“柔性”从加工难题转化为可控变量。其优势在于：

高精度与高稳定性：亚像素级的定位精度，有效将打标位置误差控制在±0.02mm甚至更高水平，大幅提升产品良率。

强适应性：能够应对各种复杂的非线性形变，对不同批次、不同状态的FPC均具有良好的兼容性。

提升生产效率：实现全自动化作业，减少了对熟练操作工的依赖，消除了人工定位的繁琐和不确定性，生产节拍更快。

实现全流程追溯：精准的二维码/条码打标为产品的全生命周期质量管理与追溯提供了可靠的数据基础。

综上所述，基于高精度机器视觉的FPC软板定位打标方案，是解决柔性材料变形难题的最有效技术路径，为电子制造业向更高水平的自动化、智能化迈进提供了关键支撑。
