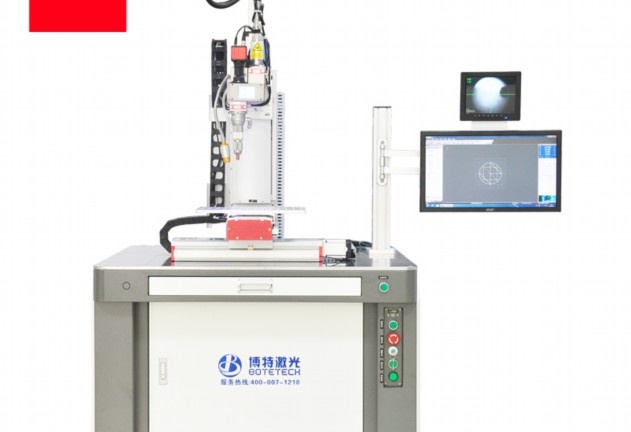

激光雕刻机红光定位调整指南

激光雕刻机的红光定位系统是操作过程中至关重要的辅助功能，它能够帮助用户精确预览加工路径，避免材料浪费和设备损坏。下面将详细介绍如何正确调整激光雕刻机的红光定位系统。

一、红光定位系统的基本原理

红光定位系统通过红色激光束模拟实际激光头的运动轨迹，在材料表面形成可见的红色光点或线条。这种定位方式具有以下特点：

1.红光功率极低，不会对材料造成任何影响

2.与实际激光路径保持高度一致

3.帮助用户确认加工范围和对位精度

二、红光定位调整前的准备工作

1.安全检查：确保设备断电，佩戴防护眼镜

2.清洁光学组件：用无水酒精和专用镜头纸清洁红光发射器和反射镜

3.准备工具：十字螺丝刀、内六角扳手、白纸或定位卡

4.环境要求：在光线适中的环境下进行调整，避免强光直射

三、红光定位校准步骤

步骤1：机械归位

1.开启设备电源，执行机械归零操作

2.等待设备完成初始化，确保各轴运动顺畅

步骤2：初步对齐

1.在加工平台中央放置一张白纸

2.通过控制软件发送红光开启指令

3.观察红光点位置，记录与预期位置的偏差

步骤3：水平调整

1.找到红光发射器的调节螺丝（通常为两颗十字螺丝）

2.轻微松开固定螺丝，不要完全取下

3.使用白纸作为参考，调整红光水平位置：

-顺时针旋转调节螺丝A，光点向右移动

-逆时针旋转调节螺丝B，光点向左移动

4.调整至光点位于预期位置中央后，轻轻紧固螺丝

步骤4：垂直调整

1.移动激光头到平台四个角落位置

2.在每个位置检查红光点与实际激光点的偏差

3.通过调节红光模块的俯仰角度螺丝进行修正：

-上螺丝控制垂直方向

-下螺丝控制水平方向

4.采用”对角线”调整法，先调左上和右下，再调右上和左下

步骤5：焦距校准

1.将激光头移动到不同高度位置

2.检查红光点是否始终保持聚焦状态

3.如发现散焦，调整红光发射器的焦距环

四、精度验证方法

1.方形测试：绘制10×10cm正方形，测量对角线误差应小于1mm

2.同心圆测试：绘制一组同心圆，检查各层是否重合

3.十字线测试：绘制十字线，检查交点是否准确居中

五、常见问题及解决方案

1.红光偏移：

-检查反射镜是否松动

-重新校准光路系统

-检查导轨是否平行

2.红光暗淡：

-清洁光学元件

-检查红光电源连接

-必要时更换红光?？?/p>

3.红光闪烁：

-检查线路接触是否良好

-排除电磁干扰源

-检查控制板信号输出

六、维护保养建议

1.每月进行一次红光定位精度检查

2.每季度清洁一次红光发射器窗口

3.避免频繁拆卸红光组件

4.注意防尘防潮，保持工作环境清洁

七、注意事项

1.调整过程中避免直视红光，虽然功率低但仍可能伤害眼睛

2.每次调整后应先进行测试雕刻，确认无误再正式加工

3.不同品牌机型的调节方式可能略有差异，请参考具体说明书

4.如遇复杂问题，建议联系专业技术人员处理

通过以上步骤的系统调整，您的激光雕刻机红光定位系统将达到最佳工作状态，为精确加工提供可靠保障。记住，耐心和细致的调整是获得理想效果的关键。

激光模切机红光和标刻对应不起来的原因分析

激光模切机在使用过程中出现红光指示位置与实际标刻位置不一致的问题，是影响加工精度和产品质量的常见故障。以下是可能导致这一问题的多方面原因分析：

一、光学系统问题

1.红光指示器校准偏移：红光指示器与激光光路未正确同轴校准，导致指示位置与实际激光作用点存在偏差。这种偏移可能是由于运输震动、长期使用或不当维护造成的。

2.反射镜位置偏移：激光光路中的反射镜若发生微小位移或角度变化，会改变激光实际路径，而红光指示路径未相应调整，造成两者不一致。

3.聚焦透镜问题：透镜污染、磨损或安装不当会影响激光聚焦点位置，而红光指示系统可能无法反映这种变化。

4.光学元件热变形：长时间工作导致光学元件受热膨胀变形，激光路径发生变化，但红光系统未能实时跟踪这种变化。

二、机械结构因素

1.运动平台精度问题：X/Y轴导轨磨损、丝杠间隙增大或传动带松弛会导致实际运动位置与控制系统指令位置不一致。

2.机械振动影响：设备运行时的振动可能导致光学组件或机械结构微量位移，破坏原有的校准状态。

3.安装基础不稳：设备基础不平或刚性不足，在运行过程中产生微量变形，影响各系统的相对位置关系。

4.机械部件老化：长期使用后，轴承、导轨等关键部件磨损，导致运动精度下降。

三、控制系统因素

1.软件参数设置错误：红光补偿参数、坐标系偏移量等关键参数设置不当或被意外修改。

2.控制卡故障：控制卡输出信号异常，导致执行机构运动与指令不符。

3.反馈系统问题：编码器、光栅尺等位置反馈装置故障或信号干扰，造成位置检测误差。

4.不同步问题：红光指示系统与激光控制系统时钟不同步或通信延迟。

四、环境因素

1.温度变化影响：工作环境温度波动大，导致机械结构热胀冷缩，影响各系统相对位置。

2.气流干扰：强烈气流可能影响激光路径，特别是开放式光路系统。

3.地基振动：外部振动源通过地基传递到设备，干扰精密光学系统。

五、操作与维护因素

1.校准操作不当：日常维护校准过程中操作不规范，导致校准结果不准确。

2.碰撞或误操作：设备受到意外碰撞或操作人员误操作某些功能键，改变了系统参数。

3.维护不及时：未按计划进行光学元件清洁、机械部件润滑等维护工作，导致性能下降。

解决方案建议

1.进行系统性的光学校准，确保红光指示与激光光路严格同轴

2.检查并调整机械传动系统，消除间隙和磨损影响

3.验证控制参数设置，必要时恢复出厂设置重新校准

4.改善设备工作环境，控制温湿度，减少振动干扰

5.建立定期维护制度，包括光学元件清洁、机械部件润滑和精度检查

通过系统排查上述可能原因，通常能够找到并解决激光模切机红光与标刻不对应的问题，恢复设备加工精度。对于复杂情况，建议联系设备制造商专业技术支持。

激光模切机原理

一、激光模切机概述

激光模切机是一种利用高能量激光束对材料进行精确切割的先进设备，它通过计算机数控系统控制激光头运动，实现复杂图形的快速切割。与传统机械模切相比，激光模切具有无接触加工、无刀具磨损、精度高、灵活性好等显著优势，已广泛应用于包装印刷、电子元件、纺织服装、汽车内饰等行业。

二、激光模切机工作原理

1.激光产生系统

激光模切机的核心是激光发生器，常见的有CO?激光器（适用于非金属材料）和光纤激光器（适用于金属材料）。激光器通过激发工作物质（如CO?气体或掺杂光纤）产生受激辐射，经谐振腔放大后形成高能量密度的激光束。CO?激光器通常产生10.6μm波长的红外激光，能被大多数有机材料有效吸收。

2.光学传输系统

产生的激光束通过反射镜和聚焦镜组成的导光系统传输。高质量的金膜反射镜确保激光能量损失最小，聚焦镜（通常为砷化镓透镜）将激光束聚焦成直径0.1-0.3mm的光斑，在焦点处功率密度可达10?-10?W/cm2，足以瞬间汽化材料。

3.数控运动系统

精密数控系统控制激光头或工作台在X-Y-Z轴的运动。伺服电机驱动、直线导轨和滚珠丝杠组成的传动系统确保定位精度可达±0.05mm。先进的机型采用振镜扫描系统，通过高速旋转的反射镜偏转激光束，切割速度可达10m/s以上。

4.材料相互作用

当聚焦激光束照射到材料表面时，光子能量被材料吸收并转化为热能，使局部温度迅速升至汽化点以上。通过控制激光功率、脉冲频率和移动速度，可以实现材料的精确汽化切割。辅助气体系统（如压缩空气、氮气或氧气）吹走熔渣并防止切缝边缘碳化。

三、关键技术参数

1.激光功率：通常50-500W，决定切割能力和速度

2.光斑直径：影响切割精度和切缝宽度

3.重复定位精度：高端设备可达±0.02mm

4.切割速度：与材料厚度相关，薄材料可达数米/分钟

5.控制系统：支持DXP、PLT、AI等矢量文件格式

四、工艺特点

1.非接触加工：无机械应力，适合脆性材料

2.高灵活性：通过软件即时更改切割图形，无需更换模具

3.精密加工：可实现0.1mm以下的精细切割

4.清洁环保：无粉尘污染，能耗低于传统模切

5.材料适应广：可加工纸张、塑料、皮革、金属等多种材料

五、应用领域

1.包装行业：纸盒、标签、软包装的模切

2.电子制造：FPC柔性电路板、绝缘材料的精密切割

3.纺织服装：面料裁剪、镂空图案制作

4.汽车工业：内饰件、密封件的加工

5.工艺品：复杂图案的雕刻切割

六、发展趋势

现代激光模切机正朝着智能化、高效率和多功能方向发展：集成视觉定位系统实现自动对位；采用UV激光实现冷加工，减少热影响区；开发混合加工头，结合切割、打标和焊接功能。随着激光器成本的降低和控制技术的进步，激光模切将在更多领域替代传统模切工艺。

激光模切技术通过精确控制光子能量，实现了制造工艺的数字化革命，其无模具、高精度的特点完美契合了现代工业小批量、多样化的发展需求，成为先进制造技术的重要组成部分。
